伴隨著輕便式電子產品進入人們視野，鋰電池的應用也逐漸普及。電池設備也越來越變得被人們特別關注的聚焦點，主要是因為動力鋰電池和聚合鋰電池能量密度大、使用時間長、能滿足綠色環保規定，已逐步替代鎳鎘電池和鎳氫充電電池，變成便攜式設備的優先充電電池選擇。鋰電保護芯片作為鋰電池安全應用的先驅，保護芯片能夠在電池出現過充、過放、過流以及其他異常情況時及時切斷電池與外界的連接，避免異常情況影響電池安全，確保鋰電池安全應用，但是還是有很多人不知道鋰電保護芯片是什么，鋰電池保護芯片有什么作用，今天小編特地邀請了格瑞普研發技術人員給大家普及一下相關知識。

一、鋰電池保護芯片是什么?

鋰電池保護芯片是單節可充鋰離子/聚合物鋰電池的過頭充電/放電/過工作電流保護芯片，它也包含一個短路容量保護裝置，防止出現外電路短路時的大工作電流。選用高抗壓生產工藝研制，抗壓不少于28V，在產品檢驗到過放電后，芯片將中止內部開關電源電路運轉以維護目前擁有在非常低的用電量程度。根據將DS端調到與VDD類似的電平，能將上述保護延長時間(除過流保護電路)大幅度縮短。

二、鋰電池保護芯片有什么作用?

正常狀態：當所有鋰電電壓都在過充檢測電壓和過放檢測電壓之間，且電壓在過流檢測電壓和異常充電檢測電壓之間則處于正常工作狀態。

過充電狀態：正常狀態下，任意異界電池電壓高于過充檢測電壓，且超過過充保護延遲時間，輸出高阻態關斷充電進入過充保護狀態;在過充保護延時時間內，若檢測的電池電壓低于過充檢測電壓的時間超過過充重置延時，則過充積累的延遲時間會被重置，否則，電池電壓的下降就會被認為是無關的干擾從而被屏蔽。

過放電狀態：正常狀態下任意異界電池電壓低于過放保護電壓，且超過過放保護延遲時間，輸出低電平關斷放電進入過放保護狀態，同時輸出高阻態，關斷充電。

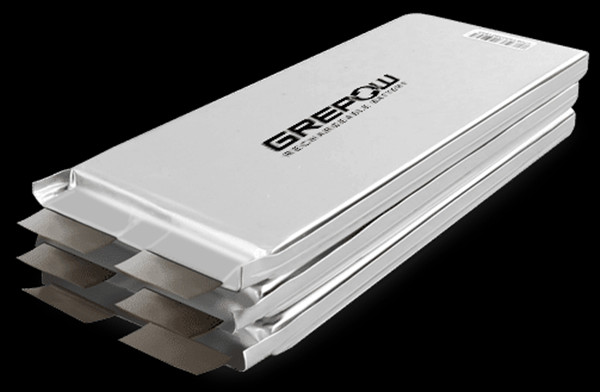

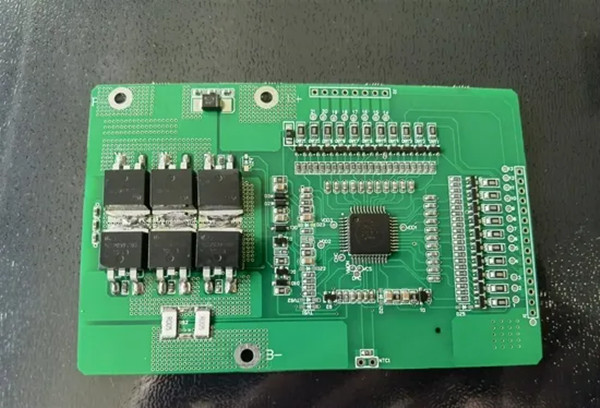

鋰電池具有大電流放電、內阻低、壽命長、無記憶效應優勢等被人們廣泛使用，鋰電池在使用中嚴禁過充電、過放電、短路，否則將會使電池起火、爆炸、等致命缺點，所以在使用可充鋰電池都會帶一塊鋰電保護芯片來保護電芯的安全，鋰電池保護板主要由過壓保護和過流保護構成，是用來保護鋰電池電芯安全的器件。由于鋰電池定制可以在客戶要求的范圍內，千方百計滿足客戶需求，真正完全適合自己意愿、且具有更高性價比的電池產品，使得市場上鋰電池定制廣受市場認可和歡迎，鋰電池一定制方案商，不僅能為客戶提供電芯、電池結構、BMS等單體定制服務，而且能滿足客戶電池一體化(電芯+BMS+結構)定制需求。

三、鋰電池保護芯片的工作原理

1、保護芯片工作原理中的主要元器件的介紹：IC：它是保護芯片的核心，首先取樣電池電壓，然后通過判斷發出各種指令。MOS管：它主要起開關作用

2、保護芯片正常工作：保護芯片上MOS管剛開始可能處于關斷狀態，電池接上保護芯片后必須先觸發MOS管，P+與P-端才有輸出電壓，觸發常用方法——用導線把B-與P-短接。

3、保護芯片過放保護：在P+與P-上接上一合適的負載后，鋰電池組開始放電，電流從電池的正極經負載、D2、MOS1到電池的負極;當電池放電到2.5v時IC采樣并發出指令，讓MOS1截止，回路斷開，電池被保護了。

5、過流保護：在P+與P-上接上一合適的負載后，電池開始放電其電流方向如I2，電流從電池的正極經負載、D2、MOS1到電池的負極，當負載突然減小，IC通過VM引腳采樣到突然增大電流而產生的電壓這時IC采樣并發出指令，讓MOS1截止，回路斷開，電池被保護了。

6、短路保護：在P+與P-上接上空負載后，電池開始放電電流方向如I2，電流從電池的正極經負載、D2、MOS1到電池的負極，IC通過VM引腳采樣到突然增大電流而產生的電壓這時IC采樣并發出指令，讓MOS1截止，回路斷開，鋰電池被保護。
